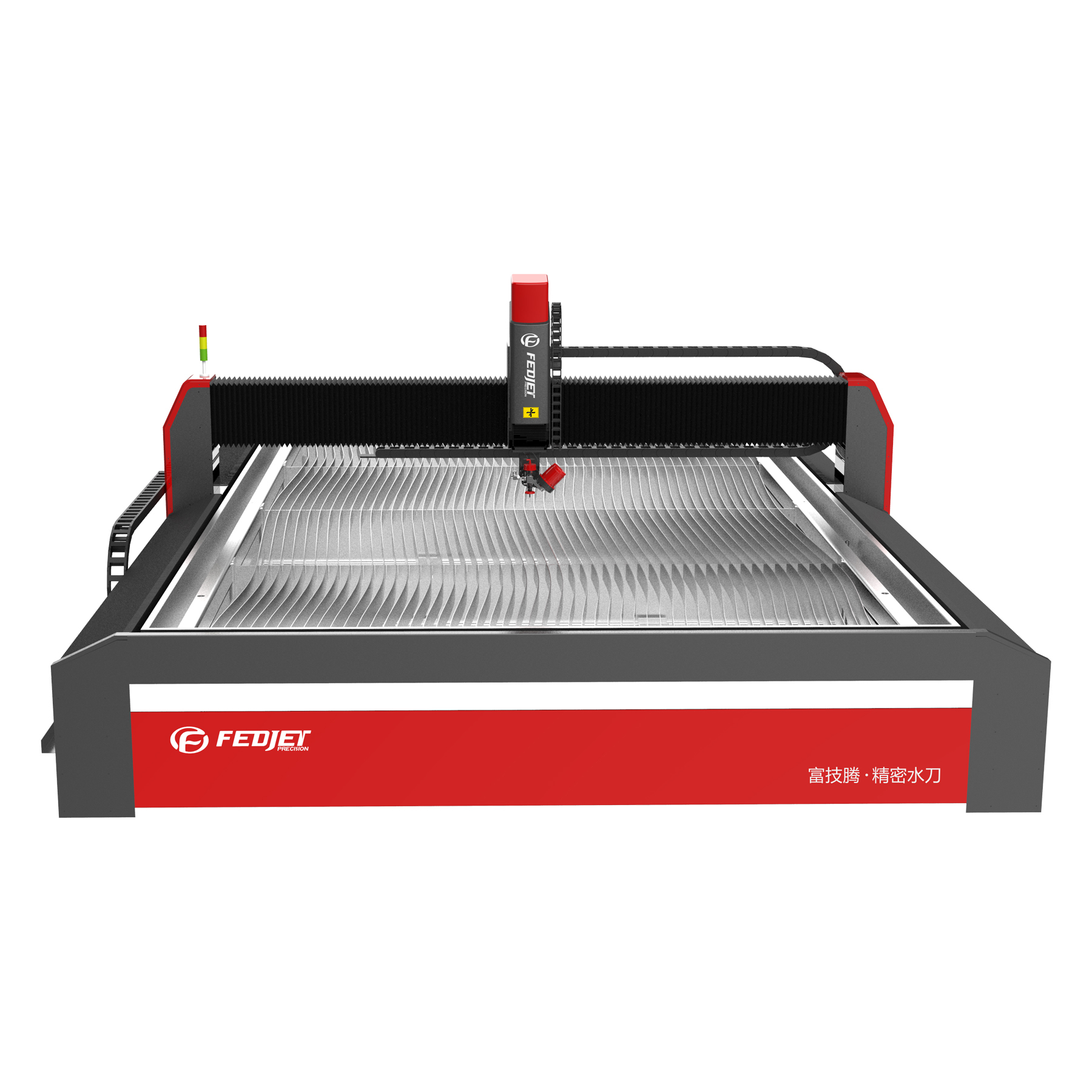

Die Fedjet Ultrahochdruck-CNC-5-Achs-Wasserstrahlschneidanlage mit Portal repräsentiert die Spitze industrieller Kaltbearbeitungstechnologie. Konzipiert für anspruchsvolle Fertigungsumgebungen, vereint dieses System eine hochsteife Portalkonstruktion mit einer intelligenten, mehrachsigen Bewegungssteuerung. Es bietet einen großzügigen Arbeitsbereich für müheloses Materialhandling sowie ein isoliertes Tischsystem, das die dauerhafte Ausrichtung gewährleistet.
Die verlängerte Portalbrücke ermöglicht einen offenen, ungehinderten Zugang für das schnelle und sichere Be- und Entladen massiver Materialien per Gabelstapler oder Kran.
Der Rahmen besteht aus einem stark verstärkten, wärmebehandelten Gussteil und garantiert so hervorragende Vibrationsdämpfung und strukturelle Stabilität.
Hochwertige Linearführungen und Zahnstangenantriebe ermöglichen extrem hohe Verfahrgeschwindigkeiten und makellose Positioniergenauigkeit.
Der robuste Auffangbehälter und der Arbeitstisch sind strukturell vom CNC-Rahmen getrennt. Dadurch wird verhindert, dass starke Lastverschiebungen die Bewegungsgenauigkeit beeinträchtigen.
Eine umfassende Abschirmung schützt die wichtigsten Getriebeteile vor abrasivem Granatstaub und Feuchtigkeit und verlängert so die Lebensdauer der Anlage erheblich.
Ein modernes Bus-Technologie-PC-Steuerungssystem in Kombination mit unserem proprietären i-Telli Smart Control System eliminiert automatisch Kantenverjüngungen.

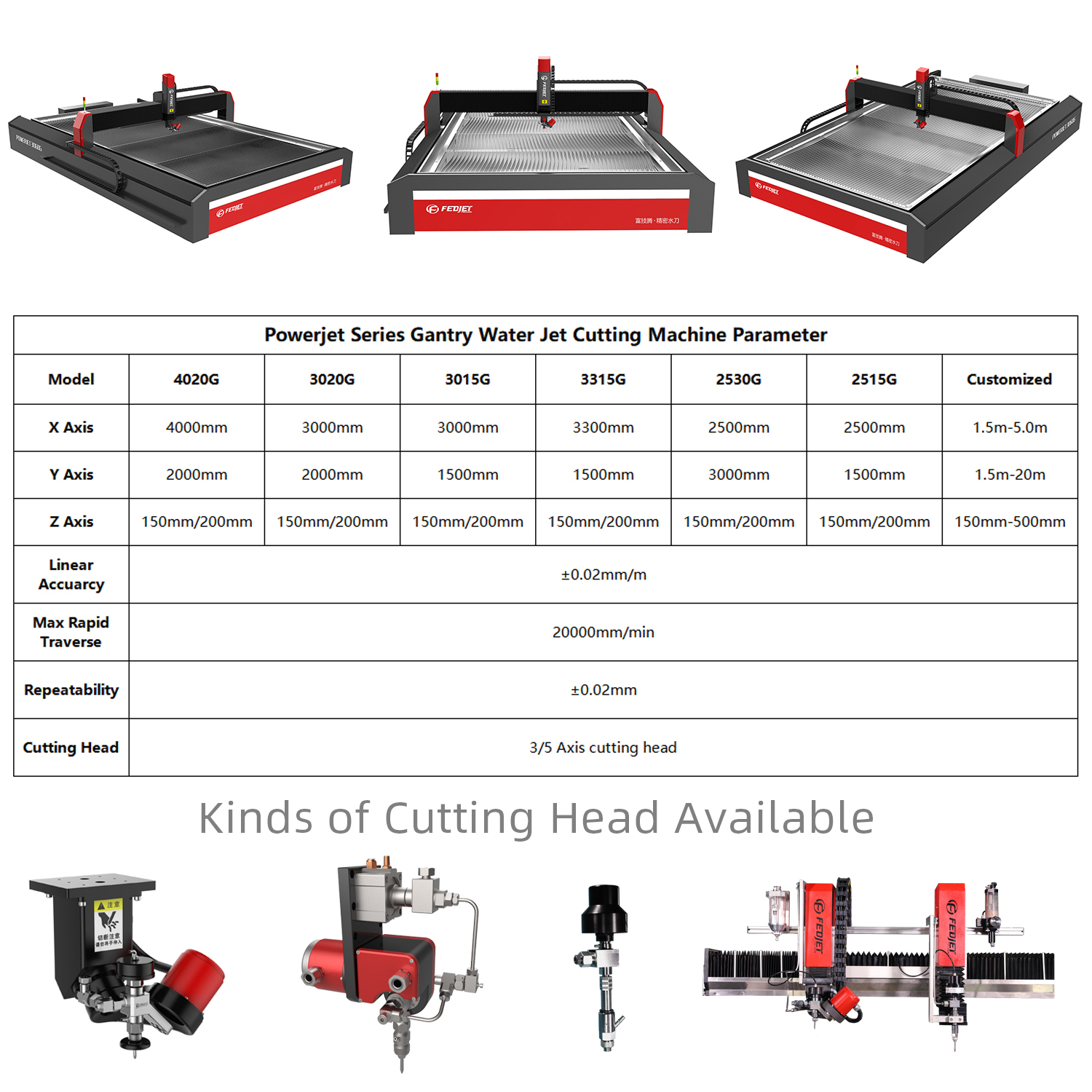

| Parameter | Spezifikation |
|---|---|
| Bauart | Schwerlast-Portalmaschine |
| Steuerung / Software | Bustechnologie: Industrie-PC / i-Telli Smart Control |
| Verfahrweg X/Y-Achse | 1500 mm × 1500 mm bis 5000 mm × 20000 mm (anpassbar) |
| Max. Verfahrgeschwindigkeit | Bis zu 20.000 mm/min |
| Schnitt-/Positionsgenauigkeit | ±0,1 mm / ±0,038 mm |
| Max. Betriebsdruck | 4,137 Bar (60,000 PSI) |
Bei integrierten Maschinen kann das Laden von tonnenschweren Platten die CNC-Führungsschienen mit der Zeit verschieben. Fedjet trennt den Lastbehälter von den präzisen Bewegungsschienen, sodass das Gewicht des Rohmaterials keinen Einfluss auf die Genauigkeit hat.
Wasserstrahlströmungen verlaufen naturgemäß hinter dem Schneidkopf und verursachen so eine Kegelverformung. Das i-Telli-System berechnet automatisch Dicke und Geschwindigkeit und neigt den Schneidkopf, um Verzögerungen auszugleichen und perfekt rechtwinklige Teile zu erhalten.
Abrasiver Granatsand bildet in Verbindung mit dem Schmierfett eine zerstörerische Paste. Unsere vollständig geschlossene Konstruktion bildet eine undurchdringliche Barriere, die die Werksgenauigkeit gewährleistet und langfristig die Bauteilkosten senkt.

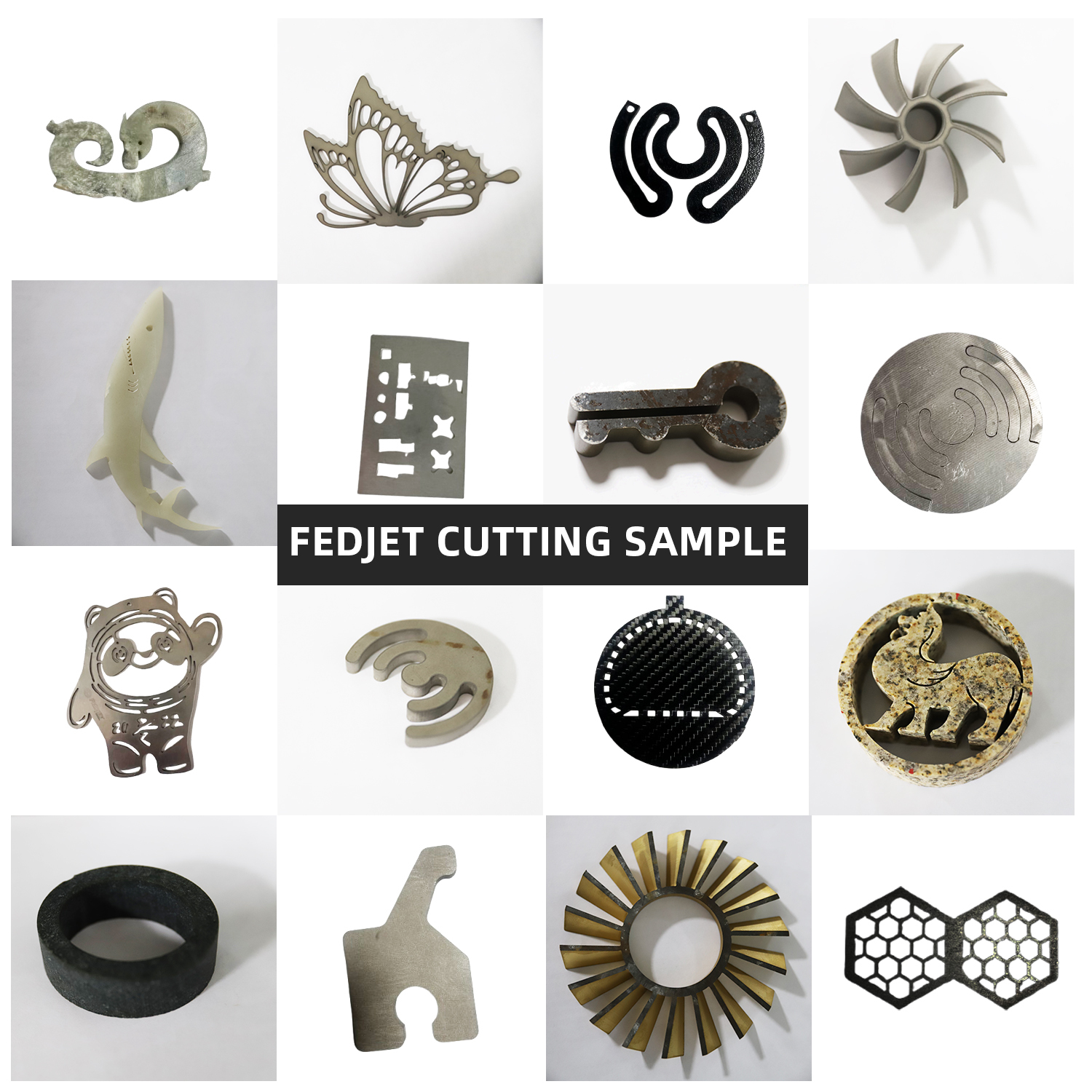

Präsentation von hochpräzisen Schnittkanten bei unterschiedlichsten Industriematerialien.
